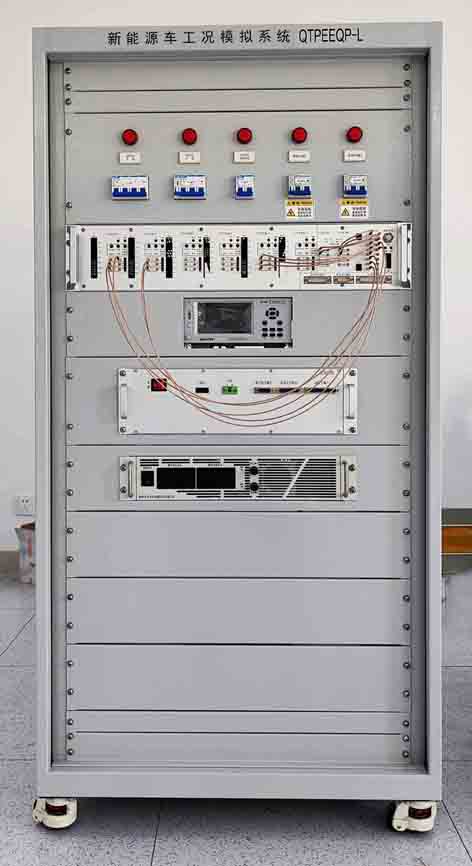

新能源車工況模擬系統

一對共直流母線的半橋變流器模擬新能源車工況，電壓、電流和頻率時間曲線支持后臺設定，無須電機臺架，支持CLTC、WLTC、NEDC的工況數據導入，監控后臺實時顯示IGBT殼溫。

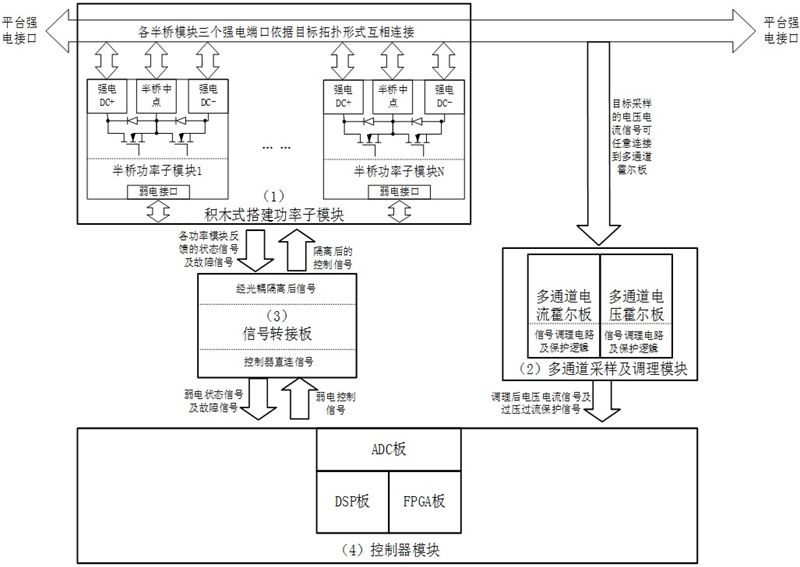

功率機柜模塊，機箱內含有三相半橋功率單元2塊，電壓檢測單元1塊，電流監測單元1塊,供電電源單元1塊，背板1塊。各單元模塊采用積木式組合方式，方便拆接線及組合，三相橋的MOS/IGBT管可更換。三相半橋功率單元均采用DC/AC硬件結構，一臺做逆變器，另一臺做整流器，且可以自由調整能量流動方向。平臺最大運行功率10kVA，直流電壓額定值400V，交流相電壓110Vrms，最大交流電流30Arms；通訊方式支持RS485。                                                

控制器硬件具有完備的交、直流過壓、過流故障檢測及保護功能；采用硬件模塊化設計布置方案，方便拆卸及教學實驗。

系統電路拓撲圖

監控后臺主界面

輸出相電壓（2通道）相電流（4通道）波形

CLTC-P工況曲線

IGBT殼溫-時間曲線

新能源車電氣系統示意圖
